主要用途

直流多功能表主要用于光伏产业、移动、联通、电信通讯，太阳能、风能蓄电测量、直流电力系统测量，蓄电池、直流屏、电镀、通讯电源、电动汽车充电桩、直流电动工具等场合。

性能特点

• 可测量显示直流电流、电压、功率、电能

• 分流器变化壳直接设置、可用于不同电流等级的直流系统

• 可扩充1路RS485通讯口，*大4路开关量输入，2路继电器输出

• 1路4-20mA模拟量输出

技术指标

显 示

LED显示或大屏幕LCD显示

测量精度

电压  0.5级
电流  0.5级
功率  0.5级
有功电能  0.5级

信号输入

接线方式 单相
额定电压 DC 0-1000V
额定电流 DC 0-9999A
功率 0-9999MW
电能 0-99999999MWh

环 境

工作温度 -25℃ ~ +55℃，
存储温度 -20℃ ~ +70℃
相对湿度 ≤95%RH,不结露、无腐蚀性气体场所
海拔 ≤2500m

安 全

绝缘电阻 ≥100MΩ
防护等级 lp30
交流耐压 AC2KV/min

EMC 电磁兼容

静电放电 严酷等级III级
浪涌冲击 严酷等级III级
电快速瞬变脉冲群 严酷等级III级

辅助电源

工作范围 AC/DC:85V-265V

功能模块

通讯接口
开关量输入 量大4路开关量输入，干接点方式
开关量输出 量大2路继电器输出
开关量输入 1路4-20mA模拟量输出

外形尺寸（mm）

开孔尺寸 91×91


规格型号

  SD5UI-9S4(开孔尺寸：91×91cm)

  SD5E-9S4(开孔尺寸：91×91cm)

 SD5E-9S4Y(开孔尺寸：91×91cm)

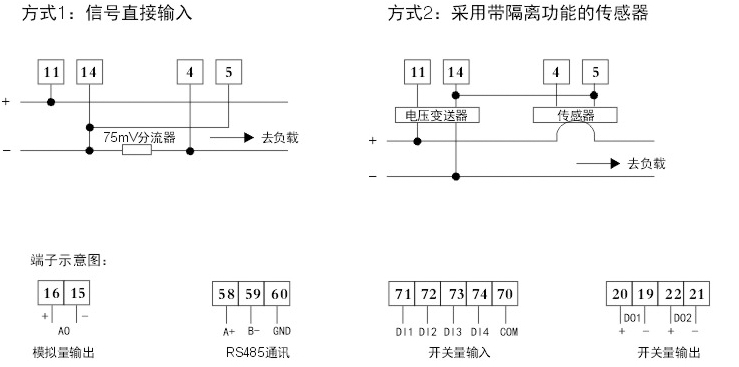

典型接线图
